Диагностика автомобиля: что за зверь такой

Автомобиль, как и любая дорогостоящая техника, требует регулярного ухода. Заботливый хозяин делает все возможное, чтобы поддерживать машину в хорошем состоянии: меняет по регламенту масло и свечи, посещает автомойку, и, конечно, выполняет профилактическую диагностику. О ней и пойдет речь в сегодняшнем материале.

Компьютерная диагностика, казалось бы, необязательная процедура, но иногда без нее не обойтись. В считанные минуты она расскажет, что с автомобилем не так, поможет откорректировать работу электронного оборудования, проверить механизмы в действии, заглянуть в «историю болезни» и даже узнать о реальном пробеге. Добавить к этому дополнительные исследования, и перед вами развернется полная картина о состоянии машины, честная и правдивая. Тепловизор покажет точки перегрева, мотор-тестер — уровень напряжения и различных токов, газоанализатор выдаст информацию о составе выхлопных газов. Компрессометр расскажет о состоянии цилиндров, а стетоскоп и эндоскоп — о работе двигателя.

Серьезные СТО располагают стационарным диагностическим оборудованием, небольшие сервисы чаще всего ограничиваются переносным сканером. Последний подключается к автомобилю через разъем OBD. Вся информация выводится на ноутбук посредством специализированного программного обеспечения.

Что такое OBD, или как все устроено

OBD (On-Board Diagnostic) — это система бортовой диагностики, хотя чаще можно услышать выражение «разъем OBD». За несколько десятков лет «умное» оборудование эволюционировало от простого идентификатора ошибок и измерителя вредных выбросов к диагностической системе современного типа.

Началось все с того, что в Америке задумались об экологии и решили контролировать вредные выбросы в атмосферу. К семидесятым годам XX века General Motors предложили рынку интерфейс ALDL, способный инспектировать автомобили на соответствие экологическим нормам. Позднее система была усовершенствована, и в конце восьмидесятых все американские машины обязали оснащать системой OBD-I. Помимо отработанных газов, устройство отслеживало систему запуска, рециркуляции EGR и кислородных датчиков. При возникновении поломки зажигалась соответствующая лампочка. Только во второй половине девяностых на рынок вышла обновленная версия OBD-II, которая, в отличие от OBD-I, имела ключевое преимущество — возможность протестировать автомобиль с помощью сканера. С нулевых годов в обязанность европейских автоконцернов вменили оснащение машин системой EOBD (European Union On-Board Diagnostic), но уже с CAN-шиной, примерно в то же время японцы закрепили свой стандарт JOBD (Japan On-Board Diagnostic).

Одним из условий, поставленных правительством США перед автопромышленниками еще во времена первой версии OBD, было удобное расположение разъема — не далее 60 см от руля. С тех пор искать его следует под приборной панелью, лишь в немногих машинах девайс находится в других местах, например, под капотом.

Корректное название разъема OBD-II — Diagnostic Link Connector. Устройство оснащено 16 контактами, каждый из них имеет свое назначение («распиновка»). Например, один привязан к аккумулятору, другой отвечает за заземление, но назначение большей части контактов определяется решением завода-изготовителя.

В автомастерских нередко можно услышать слово «протокол», который в нашем случае означает способ передачи данных. Для OBD-II действует пять протоколов обмена информацией: ISO 9141, ISO 14230 (также известен как KWP2000), PWM, VPW и CAN — которые в свою очередь делятся на подвиды в зависимости от марки машины. Большинство моделей автомобилей адаптировано к ISO. Именно от используемого протокола зависит выбор разъемов для подключения сканера.

Трудное оборудование

Рынок изобилует множеством разных диагностических устройств. Самый простой — это портативный сканер, который умеет считывать ошибки через электронный блок управления. К OBD-II девайс присоединяется посредством кабеля с программируемым микроконтроллером и одновременно подключается к компьютеру или мобильному устройству.

В автосервисах используются стационарные мотортестеры и дилерские сканеры. В первом случае это многофункциональный аппарат, объединяющий сканер, газоанализтор, измеритель давления топлива и компрессии и другие устройства. Сочетание мультиметра, осциллографа и микрокомпьютера с картриджами и переходниками для обследования разных автомобилей представляет собой сложное дилерское оборудование. Профессиональные устройства имеют богатые возможности, среди которых установка сервисных интервалов, отключение ошибок, перенастройка режимов и т.д. С их помощью можно перепрошивать модули управления и активировать новые функции.

Качественная диагностика автомобиля давно вышла за рамки стандартного сбора ошибок, это еще и замеры параметров в режиме реального времени (Live Data), просмотр истории, тесты исполнительных механизмов, лонгирование и т.д. О самых важных опциях расскажем более детально.

Лабораторная работа

Результат диагностики зависит не только от качества устройства, но и от умения мастера разобраться в истоках поломки и дать верные рекомендации. Хороший знак, если специалист интересуется, что вас беспокоит в автомобиле. Действуя таким образом, он ведет себя как опытный врач, который собирает максимум данных с пациента, чтобы вынести свой профессиональный вердикт. Немногие водители обращаются к диагностике ради профилактики, все-таки большую часть клиентов приводит в сервис загоревшаяся на приборной панели лампочка Check Engine. Но даже если «чек» не высвечивается, это не значит, что ваш автомобиль абсолютно здоров.

Мастер подсоединяет сканер к ноутбуку с предустановленным программным обеспечением, а через диагностический разъем Diagnostic Link Connector — к автомобилю. На экране монитора высвечивается вся техническая информация о машине: пробег, тип коробки передач, номер двигателя, здесь же можно обнаружить реальный пробег и ремонтную историю, включая сброс ошибок, что особенно важно при проверке б/у машины перед покупкой.

Выявленные неисправности отображаются в виде кодов, которые предстоит расшифровать и потом сопоставить с допустимыми показателями. Если кратко, то все ошибки дробятся на типы: P — двигатель и трансмиссия, В — кузов, С — шасси. Каждая ошибка делится на подвиды.

Тут же можно посмотреть, при каких обстоятельствах проявилась поломка, — информация об этом отражена в разделе Freeze Frame (замороженный кадр). Передаются не только коды, но и все электронные данные, касающиеся проблемы. Любая информация может помочь в составлении «анамнеза». Увы, чаще всего диагност не обременяет себя дополнительными исследованиями и все происходит иначе: мастер просто называет ошибку и предлагает заменить ту или иную деталь, не выдвигая никаких соображений относительно причинно-следственных связей. Дело в том, что продавать автозапчасти с наценкой сервисам гораздо выгоднее, чем погружаться в проблемы клиентов.

Проверка работоспособности узлов происходит с помощью теста исполнительных механизмов — для этого необходимо зайти в раздел «Активация детали» и запустить ее принудительно. Ошибки также тестируют вручную. Кроме этого, мастер должен убедиться в корректности работы аккумуляторной батареи, генератора и других элементов электроцепи.

Особый интерес представляет просмотр «живых» данных — Live Data (или функция Data Stream), то есть информации, получаемой в режиме реального времени. Таким образом можно проверить величину оборотов, напряжение датчиков педали или температуру антифриза. Такие параметры тестируются только в рабочих условиях, в том числе в ходе движения.

Бывает так, что ошибка плавающая: то индикатор есть, то он исчезает. Для таких случаев придумано логирование — поиск ошибок с помощью автономного минисканера. Устройство никак не мешает водителю и не требует от него никакого участия. Когда неисправность обнаруживает себя, информация об этом тут же фиксируется в истории. Специалисту не нужно в режиме реального времени отслеживать изменения, он может скачать данные и в спокойной обстановке расшифровать записи.

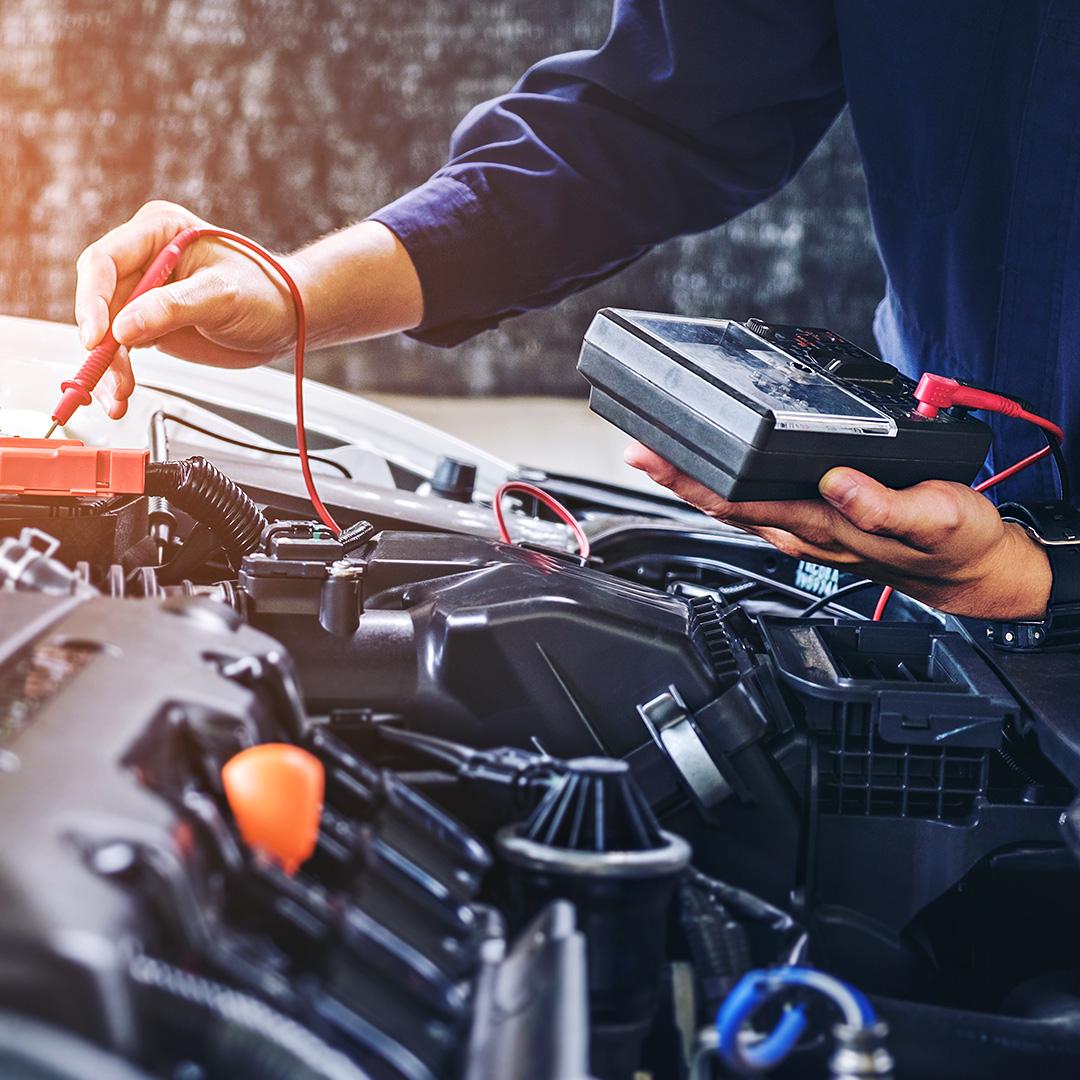

Не всегда для постановки верного диагноза хватает данных сканирования. В некоторых случаях понадобятся дополнительные инструменты. Например, омметр поможет измерить сопротивление реостата, осциллограф даст точные данные о смещении фаз ГРМ, с помощью мультиметра можно оценить производительность форсунок. Хороший специалист обязательно откроет капот, осмотрит проводку и удалит проблемные узлы, чтобы осмотреть их визуально и протестировать работу механизмов в разных условиях. Идеальных рецептов диагностики нет и не может быть. Чтобы результаты вас не разочаровали, мастер должен отлично разбираться в своем деле.

Самодиагностика и самоконтроль

Не стоит уповать на систему самодиагностики, предустановленную во всех современных машинах, проверять автомобиль без всякого повода желательно хотя бы раз в год. Если поломка очевидна, и значок Check-Engine не исчезает после запуска двигателя, — это уже серьезный повод навестить диагноста и разобраться в истоках ошибки. Чтобы контролировать ситуацию самостоятельно, многие автолюбители приобретают портативные приборы. Самые простые девайсы работают через мобильное приложение, которое можно скачать из интернета. Более серьезные устройства обладают расширенными опциями вплоть до перепрошивки электроники автомобиля и активации скрытых функций. Однако мы советуем обращаться к профессионалам.

Проверка автомобиля на стационарных стендах полезна не только с точки зрения обнаружения текущих проблем. Тест спрогнозирует неисправности, которые могут появиться в ближайшем будущем, поэтому диагностика желательна, в том числе перед дальней дорогой. В сервисе выполнят целый комплекс работ, включающий тестирование важнейших узлов: двигателя, трансмиссии, подвески, электроники и других элементов.
